DeepCool Steam Castle, analisi dell’interno, pt.I
Passando alla parte interna del DeepCool Steam Castle notiamo una gestione ottimizzata degli spazi e dei supporti necessari ad integrare Hard Disk/SSD e periferiche varie. La soluzione di una tray orizzontale permette un’installazione agevolata di schede madri in formato mATX e miniITX, oltre che di una o due schede video. Lo spazio risulta adeguato anche per configurazioni spinte.
Piatto scheda madre, CPU e cablaggio

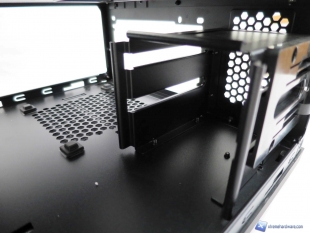

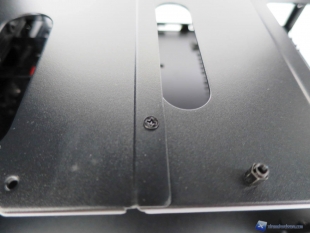

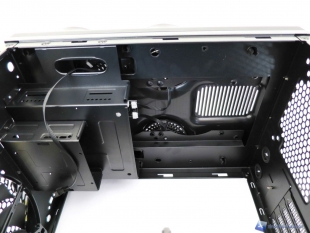

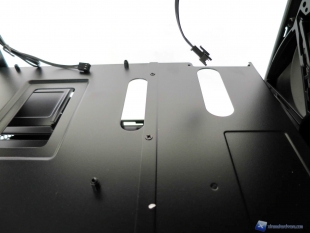

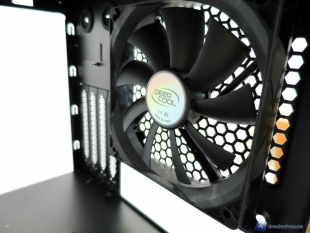

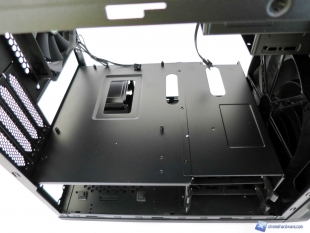

Il tray della scheda madre ha una disposizione orizzontale come se fosse un banchetto, a differenza dei tipici case ATX. Tale scelta spesso risulta la migliore soluzione per case dalla forma cubica in quanto il flusso d’aria generato dalla ventola da 200 mm presente nel frontale garantisce un flusso costante su buona parte dei componenti. Questo flusso è ostacolato soltanto dal cage per SSD e Hard Disk, ma è comunque removibile. Questa struttura è ormai adottata da molti altri brand, sia per le versioni mATX sia per le Mini-ITX, basti pensare sempre al BitFenix Prodigy in versione ITX o ai modelli di Aerocool. Il pannello è in SECC e assicura una buona rigidità strutturale. A lato del tray principale, DeepCool ha pensato bene di crearne un altro con relativo foro di generose dimensioni per permettere un adeguato cable management. Il tray addizionale è un tutt’uno con il cage degli Hard Disk ed SSD, ma come detto questo potrà essere rimosso in caso di inutilizzo semplicemente svitando due viti nella parte superiore e quattro in quella inferiore. Nel caso in cui utilizzassimo una scheda madre in formato ITX vediamo come potremo sfruttare un ulteriore foro di uguali dimensioni per completare al meglio il cable management.
Gestione Unità da 5,25, 3,25 e 2,5 pollici

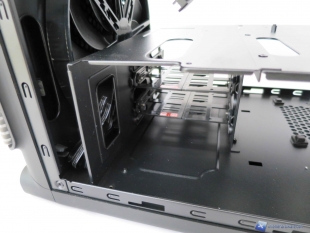

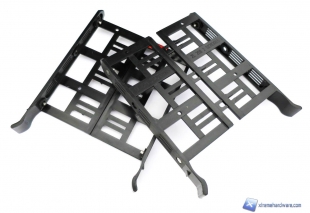

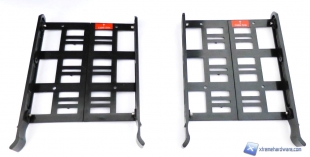

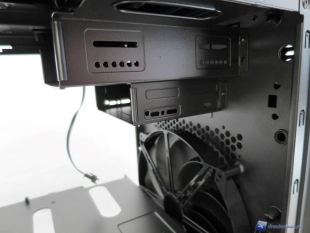

Per quanto riguarda la gestione di Hard Disk, SSD e unità ottiche o da 5,25 pollici, DeepCool ha fatto un ottimo lavoro creando vari cage modulari che potranno essere rimossi a piacimento in modo da sfruttare le posizioni più consone a seconda delle configurazioni da installare dentro al case. Partendo dalla parte inferiore, troviamo a lato del tray della scheda madre e dello spazio per l’alimentatore un cage composto da due slitte in plastica per l’installazione di due Hard Disk classici da 3,5 pollici o due SSD grazie ai fori presenti nella parte inferiore. Nel caso in cui non volessimo sfruttare tale cage, potremo sempre rimuoverlo ed inserire due SSD nel cage con sistema Tool-Less a lato del foro per l’installazione dell’alimentatore. Se ancora non vi soddisferà tale collocazione, potrete montare un SSD a ”testa in giù” nel cage presente sotto quello da 5,25 pollici . Nel caso tali cage non vi servano, potrete sempre rimuoverli completamente svitando le viti poste ai lati nel top e quelle presenti dietro la paratia frontale. Così facendo, avrete tutto lo spazio necessario per installare dissipatori AIO o schede video voluminose (parlando in termini di dissipatori) come la nostra MSI GTX 970 Gaming che vedrete nel capitolo di montaggio ed installazione. Capiamo dunque come DeepCool abbia fatto un ottimo lavoro per consentire il miglior cable management possibile.

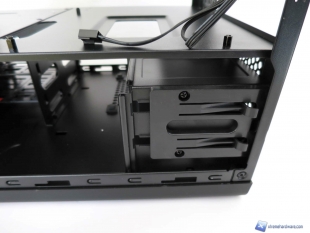

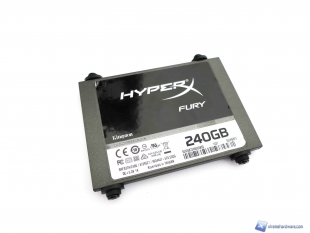

Ora vi mostriamo un piccolo dettaglio di come gli SSD potranno e dovranno essere montati nel cage a lato del PSU. Sarà necessario prendere dal bundle quattro gommini/distanziali con relative viti M3 sempre incluse ed avvitarle al nostro SSD. Successivamente ci basterà spingere l’SSD nel cage ed avremo il o i nostri SSD saldamente installati nel cage. Per rimuoverli ci basterà semplicemente tirare con delicatezza il perno in plastica verso l’esterno e sfilare verso sinistra l’SSD.
